Loại Thiết bị trao đổi nhiệt dạng tấm xoắn ốc có thể tháo rời

Trong số các loại Thiết bị trao đổi nhiệt dạng tấm xoắn ốc có thể tháo rời do Wuxi Hongdinghua Chemical Equipment Co., Ltd. sản xuất, bộ trao đổi nhiệt dạng tấm xoắn ốc có thể tháo rời cũng là một loại thiết bị trao đổi nhiệt tùy chọn.

Đặc điểm cấu trúc của thiết bị trao đổi nhiệt dạng tấm xoắn ốc có thể tháo rời:

Bộ trao đổi nhiệt dạng tấm xoắn ốc có thể tháo rời được hình thành bằng cách cuộn hai tấm thép mỏng song song, tạo thành một cặp kênh dòng xoắn ốc được tách biệt với nhau. Chất lỏng lạnh và nóng chảy trong hai kênh được ngăn cách bởi một tấm xoắn ốc làm bề mặt truyền nhiệt. Một miếng đệm kênh được hàn giữa hai tấm để duy trì khoảng cách giữa các kênh và cũng tăng độ cứng của tấm xoắn ốc. Một tấm phân vùng trung tâm được lắp đặt ở trung tâm của bộ trao đổi nhiệt để tách hai kênh xoắn ốc. Có các tấm che hoặc các đầu được hàn ở trên và dưới, cũng như các ống dẫn vào và ra của hai chất lỏng. Nói chung, một cặp đầu vào và đầu ra nằm trên cạnh chu vi (ống nối có thể là tiếp tuyến hoặc xuyên tâm), trong khi cặp còn lại nằm trên trục. Phần cuối có thể được hàn và đóng ở cả hai đầu của một kênh, trong khi kênh kia không được hàn. Hai đầu được kết nối thông qua các nắp cuối và mặt bích, được gọi là bộ trao đổi nhiệt dạng tấm xoắn ốc có thể tháo rời loại II; Cấu trúc của Bộ trao đổi nhiệt dạng tấm xoắn ốc có thể tháo rời Loại III là một kênh được hàn và đóng ở một đầu, trong khi kênh còn lại được hàn và đóng ở đầu kia, sau đó cả hai đầu được nối với nhau thông qua các nắp và mặt bích.

Ứng dụng của bộ trao đổi nhiệt dạng tấm xoắn ốc có thể tháo rời:

Nó phù hợp cho các ngành công nghiệp như hóa học, dầu khí, dung môi, dược phẩm, thực phẩm và đồ uống, máy móc, dệt may, luyện kim, cán thép, luyện cốc, v.v. Nó có thể thực hiện trao đổi nhiệt hơi nước, trao đổi nhiệt khí lỏng và trao đổi nhiệt chất lỏng lỏng, đồng thời cũng thích hợp cho môi trường có độ nhớt cao cần trao đổi nhiệt ở điều kiện nhiệt độ cao hoặc áp suất cao để đạt được các yêu cầu của quy trình như làm mát, sưởi ấm, ngưng tụ, cô đặc và khử trùng, và thu hồi nhiệt thải.

Chi tiết thiết bị trao đổi nhiệt dạng tấm xoắn ốc có thể tháo rời:

Bộ trao đổi nhiệt tấm xoắn ốc có thể tháo rời có những ưu điểm sau về hiệu suất:

1. Hiệu suất nhiệt cao: Nó có thể giữ hai loại chất lỏng trao đổi nhiệt ở tốc độ dòng chảy thấp, kích thích sự nhiễu loạn và cải thiện hiệu quả truyền nhiệt. Chênh lệch nhiệt độ của môi trường có thể nhỏ tới 1 â, dẫn đến tổn thất nhiệt nhỏ; Trong cùng một tổn thất áp suất, hiệu suất truyền nhiệt gấp 3 đến 5 lần so với bộ trao đổi nhiệt dạng ống; Hiệu suất thu hồi nhiệt có thể đạt trên 99%.

2. Cấu trúc nhỏ gọn, kích thước nhỏ và chiếm diện tích nhỏ, chiếm khoảng 30% diện tích của bộ trao đổi nhiệt vỏ và ống.

3. Chi phí sản xuất thấp

4. Vận hành linh hoạt

5. Do các nắp cuối ở cả hai đầu có thể mở được, so với các bộ trao đổi nhiệt dạng tấm xoắn ốc không thể tháo rời, chúng thuận tiện hơn cho việc lắp đặt, vệ sinh và bảo trì, đồng thời có khả năng tự làm sạch. Do dòng chảy xoắn ốc của môi trường, bụi bẩn không dễ lắng đọng; Dễ dàng làm sạch, có thể rửa bằng hơi nước hoặc dung dịch kiềm, đơn giản và dễ vận hành, thích hợp để lắp đặt các thiết bị làm sạch.

6. Điện trở thấp: Ống nối trên vỏ có cấu trúc tiếp tuyến. Môi trường chảy qua một kênh duy nhất, cho phép tốc độ dòng chảy cao hơn các bộ trao đổi nhiệt khác. Tổn thất áp suất thấp, có thể được sử dụng để xử lý hơi hoặc khí công suất lớn;

7. Có thể kết hợp sử dụng nhiều thiết bị: Khi một thiết bị đơn lẻ không đáp ứng được yêu cầu sử dụng thì có thể kết hợp nhiều thiết bị nhưng việc kết hợp phải tuân thủ các quy định sau: kết hợp song song, kết hợp nối tiếp, khoảng cách giữa các thiết bị và kênh là như nhau. Kết hợp lai: Một kênh song song và một kênh nối tiếp.

8. Khi sử dụng thiết bị trao đổi nhiệt dạng tấm xoắn ốc có thể tháo rời để trao đổi nhiệt hơi-hơi, phải trang bị nước tuần hoàn làm mát. Khi áp suất và nhiệt độ trung bình vượt quá phạm vi ứng dụng, nên chọn các cấu trúc bộ trao đổi nhiệt khác như bộ trao đổi nhiệt vỏ và ống.

9. Thận trọng khi vận hành thiết bị trao đổi nhiệt dạng tấm xoắn ốc có thể tháo rời

(1) Khi quá trình tước hơi nước dừng lại, nhiệt độ ở cả hai phía của bùn đầu vào và đầu ra của bộ trao đổi nhiệt phải dưới 40 ℃.

(2) Bộ trao đổi nhiệt dạng tấm xoắn ốc nên được sử dụng theo các yêu cầu đã chỉ định để tránh hư hỏng.

(3) Sau khi tháo các nắp lớn ở cả hai đầu của bộ trao đổi nhiệt có thể tháo rời, không được sử dụng nước áp suất cao để xả bộ trao đổi nhiệt, vì điều này sẽ làm hỏng nghiêm trọng bộ trao đổi nhiệt.

Bộ trao đổi nhiệt tấm xoắn ốc có thể tháo rời là một thiết bị trao đổi nhiệt hiệu quả, tiết kiệm năng lượng và đầu tư thấp với hiệu suất tuyệt vời.

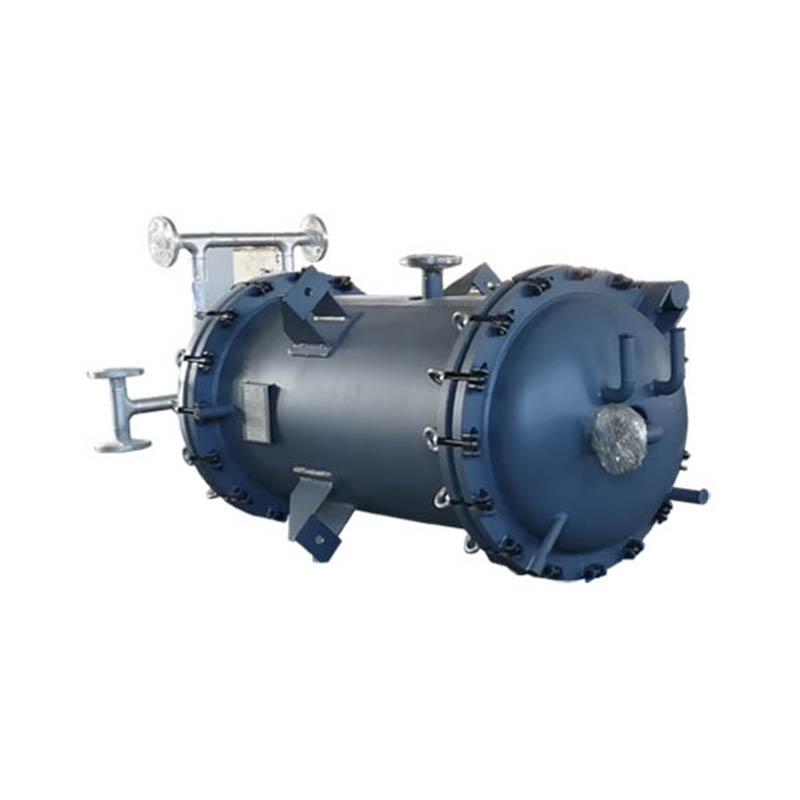

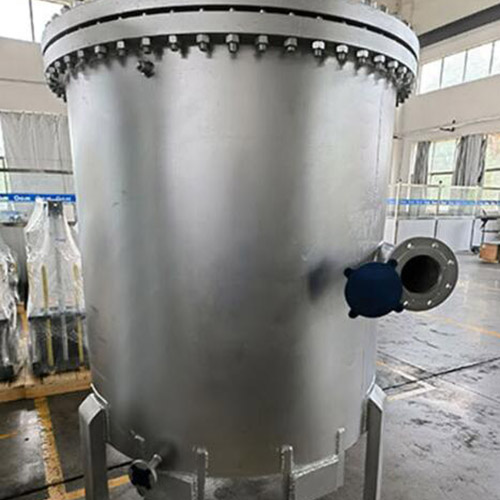

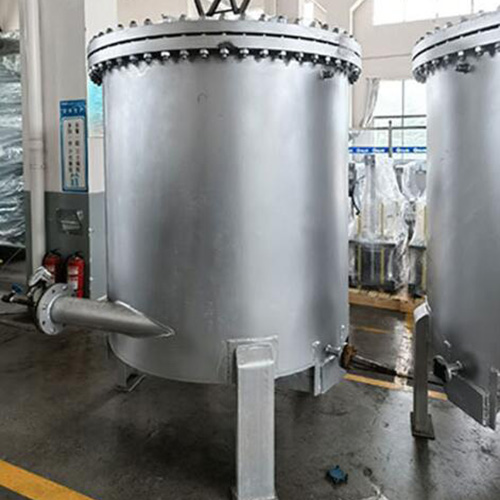

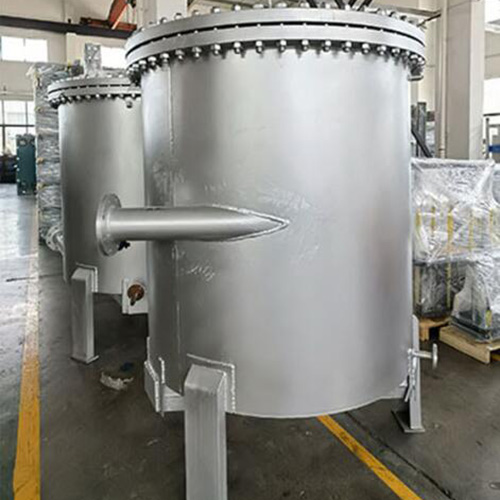

Bộ trao đổi nhiệt dạng tấm xoắn ốc có thể tháo rời
