Thiết bị bay hơi màng lau cánh ly tâm công nghiệp

Thiết bị bay hơi màng bị xóa được sử dụng rộng rãi trong công nghiệp. Công ty TNHH Thiết bị Hóa chất Vô Tích Hongdinghua thường được yêu cầu thiết kế những thiết bị như vậy có thể đạt được các hiệu ứng như bay hơi, Thiết bị bay hơi màng lau cánh ly tâm công nghiệp, cô đặc, khử khí, khử màu, khử mùi, làm khô và phản ứng của vật liệu được xử lý. Đồng thời, các vật liệu có các tính chất vật lý hoặc hóa học đặc biệt, chẳng hạn như độ nhạy nhiệt, độ nhớt, độ kết tinh, cốc hóa, tỷ lệ và các đặc tính khác, kết hợp với các yêu cầu về nồng độ, Thiết bị bay hơi màng lau là một thiết bị đáp ứng các điều kiện hạn chế này và đã được sử dụng rộng rãi và đạt được kết quả xử lý tốt.

Nguyên lý làm việc của Thiết bị bay hơi màng lau cánh ly tâm công nghiệp

Thiết bị bay hơi màng được lau ly tâm là một thiết bị bay hơi hiệu quả, tạo thành màng một cách cưỡng bức thông qua các cánh quay và chảy ở tốc độ cao. Nó có hiệu suất truyền nhiệt cao, thời gian lưu ngắn và có thể thực hiện bay hơi màng rơi trong điều kiện chân không.

Thiết bị bay hơi màng lau ly tâm bao gồm một hoặc nhiều xi lanh với hệ thống sưởi áo khoác và một thiết bị quay bên trong xi lanh. Các lưỡi dao liên tục lau vật liệu đi vào thiết bị bay hơi màng được lau ly tâm tạo thành một lớp màng có độ dày đồng đều trên bề mặt gia nhiệt và di chuyển xuống dưới; Trong quá trình này, các thành phần có điểm sôi thấp bị bay hơi và phần cặn được thải ra từ đáy của thiết bị bay hơi màng đã được lau ly tâm.

5. Thành trong của xi lanh phần bay hơi đã được xử lý đánh bóng và khoan lỗ chính xác, làm cho bề mặt ít bị đóng cốc và đóng cặn.

Đặc điểm và ứng dụng của thiết bị bay hơi màng lau ly tâm

Các đặc điểm cấu trúc của thiết bị bay hơi màng lau ly tâm như sau:

1. Động cơ và hộp giảm tốc: Thiết bị truyền động để quay rôto.

2. Buồng tách chất lỏng hơi: vật liệu đi vào thiết bị bay hơi màng lau ly tâm theo phương tiếp tuyến qua đầu vào ở phần dưới của buồng tách chất lỏng hơi, và được phân bố liên tục và đồng đều trên thành buồng bay hơi của thiết bị bay hơi màng lau ly tâm thông qua bộ phân phối chất lỏng ở phần dưới của buồng xi lanh tách chất lỏng hơi. Hơi thứ cấp bốc hơi từ buồng bay hơi tăng lên buồng tách ở phần trên của thiết bị bay hơi màng được lau ly tâm và được tách ra khỏi các giọt chất lỏng hoặc bọt có thể được hơi thứ cấp mang theo qua bộ tách khí-lỏng được lắp đặt trong buồng tách chất lỏng hơi, Hơi thứ cấp được thoát ra khỏi thiết bị bay hơi màng được lau ly tâm từ đầu ra ở đầu trên.

3. Bộ phân phối chất lỏng: Được lắp đặt trên rôto, vật liệu đi vào thiết bị bay hơi màng được lau ly tâm từ hướng tiếp tuyến, và được phân phối liên tục và đồng đều theo hình dạng màng trên bề mặt bay hơi thông qua bộ phân phối chất lỏng quay.

4. Thiết bị tách chất lỏng khí: thiết bị tách chất lỏng khí được lắp đặt ở phần trên của buồng tách, giúp giữ lại các giọt chất lỏng hoặc bọt có thể được mang theo bởi hơi thứ cấp đang bốc lên và làm cho chúng rơi trở lại bề mặt bay hơi.

5. Buồng bay hơi: Thành trong của buồng bay hơi là bề mặt bay hơi nơi nó trao đổi nhiệt với các vật liệu buộc phải tạo thành màng nhờ các cánh quay và môi trường gia nhiệt bên trong áo khoác.

6. Rôto: Rôto có cấu tạo gồm trục quay và khung quay. Rôto được điều khiển bởi một động cơ điện và bộ giảm tốc, đồng thời điều khiển các cánh quạt di chuyển theo chuyển động tròn. Sức mạnh, kích thước hình học và sự ổn định của nó phải được đảm bảo.

7. Lưỡi dao: Lưỡi dao di chuyển theo chuyển động tròn, liên tục quét vật liệu lỏng lên bề mặt bay hơi để tạo thành màng mỏng, nhằm đạt được hiệu quả bay hơi màng mỏng.

Lưỡi trượt cho thiết bị bay hơi màng lau ly tâm

Lưỡi trượt là dạng cốt vợt cơ bản và phổ biến nhất. Cánh quạt được lắp vào bốn rãnh dẫn hướng cánh quạt của rôto và do lực ly tâm của vòng quay rôto, nó đang chuyển động hướng tâm về phía thành trong của xi lanh bay hơi, đồng thời thực hiện chuyển động tròn với rôto. Việc lau lưỡi này làm cho vật liệu có trạng thái hỗn loạn màng trên bề mặt tường bay hơi, giúp cải thiện đáng kể hệ số truyền nhiệt. Đồng thời, việc lau liên tục này có thể ức chế hiệu quả hiện tượng quá nhiệt, khô tường và đóng cặn của vật liệu thô. Thông thường, lưỡi trượt được làm bằng polytetrafluoroetylen, phù hợp với nhiệt độ làm việc dưới 150 â; Khi nhiệt độ bay hơi trên 150 ℃, vật liệu sợi carbon cần được sử dụng. Mặt dưới của lưỡi cắt được gia công rãnh dẫn hướng ở một góc nhất định.

8. Đầu dưới được trang bị ổ trục tự bôi trơn chịu nhiệt độ cao, ổ đỡ phía dưới phải thuận tiện cho việc xả vật liệu và bảo trì, sửa chữa.

Các đặc tính hiệu suất hoạt động của thiết bị bay hơi màng lau ly tâm như sau:

1. Mất áp suất tối thiểu

Trong một thiết bị bay hơi ly tâm, "dòng chảy" vật liệu và "dòng chảy" hơi nước thứ cấp nằm trong hai "kênh" độc lập:

Vật liệu rơi dọc theo thành buồng bốc hơi và đi xuống; Hơi thứ cấp rời khỏi thiết bị bay hơi hầu như không bị cản trở từ trung tâm của xi lanh, do đó tổn thất áp suất là tối thiểu.

2. Có khả năng hoạt động trong điều kiện chân không thực sự

Do sức cản cực kỳ nhỏ của hơi thứ cấp từ bề mặt bay hơi đến thiết bị ngưng tụ, nó có thể duy trì độ chân không cao trên bề mặt bay hơi của toàn bộ thành buồng bay hơi. Cải thiện độ chân không làm giảm hiệu quả điểm sôi của vật liệu được xử lý.

3. Hệ số truyền nhiệt cao, cường độ bốc hơi cao

Nhiệt độ sôi của vật liệu giảm làm tăng chênh lệch nhiệt độ với môi trường nóng; Màng chất lỏng hỗn loạn làm giảm điện trở nhiệt; Tương tự như vậy, quá trình luyện cốc và đóng cặn của vật liệu trên tường bị ức chế, đồng thời hệ số truyền nhiệt một phần của tường xi lanh bay hơi cũng được cải thiện; Do đó, cường độ bay hơi của nó rất cao.

4. Bay hơi ở nhiệt độ thấp

Do khả năng duy trì độ chân không cao bên trong xi lanh bay hơi, điểm sôi của vật liệu được xử lý giảm đáng kể, khiến nó đặc biệt thích hợp cho quá trình bay hơi ở nhiệt độ thấp của các vật liệu nhạy cảm với nhiệt.

5. Thời gian chảy ngắn

Thời gian chảy của vật liệu trong thiết bị bay hơi rất ngắn, ngăn chặn hiệu quả sự phân hủy, kết tụ hoặc hư hỏng của sản phẩm trong quá trình bay hơi.

6. Hơi cấp thấp có thể được sử dụng

Hơi nước là một phương tiện truyền nhiệt thường được sử dụng. Bằng cách giảm điểm sôi của vật liệu và đảm bảo chênh lệch nhiệt độ như nhau, nhiệt độ của môi trường gia nhiệt có thể giảm xuống. Sử dụng hơi cấp thấp có lợi cho việc sử dụng năng lượng. Đặc biệt thích hợp làm thiết bị bay hơi hiệu ứng cuối cùng cho quá trình bay hơi đa hiệu ứng.

7. Khả năng thích ứng mạnh mẽ và vận hành dễ dàng

Cấu trúc của thiết bị bay hơi màng lau ly tâm là chuyên biệt. Thiết bị bay hơi màng lau ly tâm có thể được sử dụng để xử lý độ nhớt cao, hàm lượng hạt, độ nhạy nhiệt mà các thiết bị bay hơi thông thường khó xử lý.

Một vật liệu dễ bị kết tinh. Thiết bị bay hơi màng lau ly tâm có tính linh hoạt vận hành cao, điều kiện vận hành ổn định, khối lượng công việc bảo trì thấp và bảo trì thuận tiện.

Thiết bị bay hơi ly tâm lau khô do HDH sản xuất được công nhận và chấp nhận rộng rãi, và thiết bị bay hơi ly tâm lau khô do HDH thiết kế và sản xuất có thể phù hợp với nhiều nhu cầu khác nhau:

1. Chưng cất

2. Nồng độ

3. Khử khí

4. Tẩy trắng

5. Khử mùi

6. Sấy khô

7. Phản ứng

8. Kết tinh (phát huy chức năng làm mát của thiết bị bay hơi)

9. Tái chế (đặc biệt là dung môi hoặc các chất hữu ích khác được sử dụng trong ngành dược phẩm)

10. Thanh lọc (như khử muối nước biển, tách các chất dung dịch tinh khiết)

Thông tin chi tiết của thiết bị bay hơi màng lau ly tâm

Thiết bị bay hơi màng lau ly tâm là một loại thiết bị bay hơi phim lau. Lý do tại sao thiết bị bay hơi màng lau ly tâm được gọi là thiết bị bay hơi màng lau "ly tâm" là do đặc điểm cấu trúc của lưỡi của thiết bị bay hơi màng lau ly tâm:

Mỗi lưỡi di động của thiết bị bay hơi màng lau ly tâm được lắp vào bốn rãnh dẫn hướng lưỡi hình chữ “U” với các lỗ hướng ra ngoài và loại lưỡi này có thể trượt qua lại trong rãnh dẫn lưỡi dưới lực ly tâm do lực quay tạo ra. Tùy thuộc vào tốc độ quay và lực cản chuyển động do vật liệu tạo ra, khoảng cách trượt của lưỡi trượt khác nhau. Lưỡi trượt là một dạng phổ biến của lưỡi, là một cột hình chữ nhật có rãnh (rãnh dẫn chất lỏng) ở một góc nhất định trên bề mặt cuối của lưỡi. Thay đổi góc của rãnh dẫn chất lỏng có thể điều chỉnh thời gian lưu màng chất lỏng.

Lưỡi của thiết bị bay hơi màng lau ly tâm có rãnh hướng ra ngoài, và lưỡi được ném xuyên tâm dọc theo rãnh dẫn hướng tới bề mặt gia nhiệt dưới tác động của lực ly tâm và chuyển động tròn với rôto. Việc lau liên tục này làm cho vật liệu hình thành màng chất lỏng hỗn loạn trên bề mặt bay hơi, giúp cải thiện hệ số truyền nhiệt. Hơn nữa, do chuyển động theo chu vi liên tục này có thể ức chế hiệu quả hiện tượng quá nhiệt, khô tường và đóng cặn của nguyên liệu thô, nên nó đảm bảo màng chất lỏng được phân phối đồng đều, được trộn kỹ và thực hiện trao đổi nhiệt tốt.

Thông thường, vật liệu được sử dụng cho các lưỡi dao là PTFE (polytetrafluoroetylen), than chì tổng hợp hoặc các vật liệu tương tự. Nó phù hợp với nhiệt độ làm việc dưới 150 â; Khi nhiệt độ bay hơi trên 150 ℃, vật liệu sợi carbon cần được sử dụng.

Công ty TNHH Thiết bị Hóa chất Vô Tích Hongdinghua cần xem xét toàn diện các yếu tố sau khi hỗ trợ khách hàng lựa chọn thiết bị bay hơi màng cạp ly tâm:

1. Năng lực sản xuất và thông số vận hành:

Bao gồm năng lực xử lý: ______

Nồng độ thức ăn:______

Nồng độ xả: ______

Nhiệt độ nguồn cấp dữ liệu: ______

Nhiệt độ xả:______

Thời gian hoạt động: ______

2. Đặc điểm vật liệu:

Độ nhạy nhiệt của vật liệu:_______

Độ nhớt vật liệu:_______

Khả năng chảy của vật liệu ở nhiệt độ vận hành:_______

Đặc tính tạo bọt của vật liệu:________

Hàm lượng chất rắn của vật liệu:_________

Xu hướng kết tinh vật chất:______

Xu hướng luyện cốc nguyên liệu:______

Tài liệu có dễ bị kết tụ không ______

3. Môi chất vận hành (nguồn nhiệt):

Hơi nước: ______(áp suất)

Nhiệt độ nước làm mát: ______â

Dung dịch làm sạch (dung môi):______

4. Lựa chọn nguyên liệu để sản xuất:

Yêu cầu đánh bóng bề mặt: ______

5. Điều kiện mặt bằng:

Giới hạn về không gian:______

Điều kiện khí hậu: trong nhà và ngoài trời

Mối liên hệ giữa năng lượng và sản phẩm: ________

Nền tảng làm việc, v.v.

6. Quy định:

Yêu cầu an toàn: _______

Chỉ số tiếng ồn: ______

Chỉ tiêu bảo vệ môi trường: _______

Loại cánh của thiết bị bay hơi ly tâm lau màng

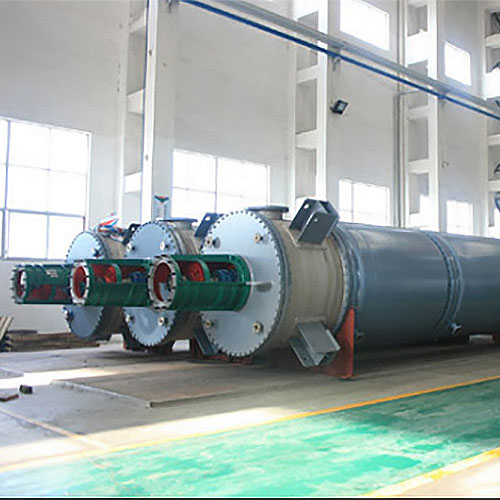

Thiết bị bay hơi phim đã được lau sạch đã sẵn sàng để chạy thử nghiệm
