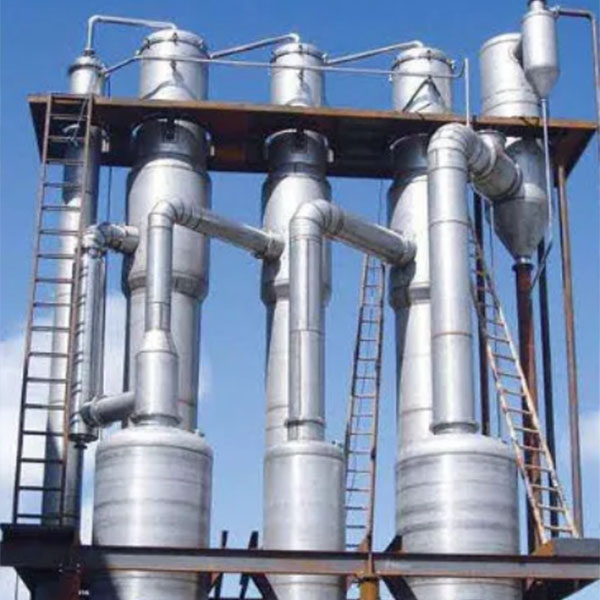

Thiết bị bay hơi màng rơi công nghiệp

Theo đặc điểm của vật liệu, một số nguyên liệu thô yêu cầu thiết bị bay hơi màng rơi để xử lý nồng độ. Công ty TNHH Thiết bị Hóa chất Vô Tích Hongdinghua có nhiều năm kinh nghiệm trong việc thiết kế và sản xuất thiết bị bay hơi màng rơi.

Thiết bị bay hơi màng rơi công nghiệp là một thiết bị có thể đạt được sự bay hơi và cô đặc thông qua gia nhiệt bằng nước nóng, hơi nước và dầu truyền nhiệt.

Vật liệu trong thiết bị bay hơi màng rơi chảy xuống dưới dạng màng mỏng nên được đặt tên là "màng rơi" để phân biệt với quy trình mà chất lỏng nguyên liệu thô chảy lên trên. Chức năng chính của nó là làm bay hơi nước và khí từ nguyên liệu thô, do đó làm tăng hàm lượng chất khô của nguyên liệu, do đó có tên là "thiết bị bay hơi".

nguyên tắc của quá trình

Nguyên liệu thô được làm bay hơi đi vào thiết bị bay hơi màng rơi từ đỉnh thiết bị bay hơi màng rơi qua bơm cấp liệu, đi qua bộ phân phối chất lỏng được lắp đặt ở đỉnh Thiết bị bay hơi màng rơi và một ống màng rơi được trang bị cho từng đoạn ống trao đổi nhiệt bên trong, để chất lỏng nguyên liệu thô có thể được tạo thành màng. Chất lỏng nguyên liệu thô đi qua ống bay hơi (mặt ống) và được phân phối dưới dạng màng giống như hình dạng vào ống trao đổi nhiệt. Khi nguyên liệu thô chảy xuống khoang ống bằng trọng lực của chính nó, nó được làm nóng bởi hơi nước bên ngoài ống và bay hơi khi đạt đến nhiệt độ bay hơi. Nguyên liệu thô cùng với hơi thứ cấp chảy xuống từ ống và bay hơi dưới dạng màng. Hơi nước thứ cấp được bơm nhiệt tia hơi nước hút vào thông qua hiệu ứng Venturi và trộn với hơi nước sạch bên ngoài, được đưa đến mặt vỏ của buồng gia nhiệt của thiết bị bay hơi màng rơi dưới dạng hơi gia nhiệt. Mặt vỏ của buồng gia nhiệt màng rơi có các tấm dẫn hơi thứ cấp, ngưng tụ và thải khí không ngưng tụ. Trong quá trình này, năng lượng nhiệt được truyền từ bên ngoài qua thành ống đến vật liệu bay hơi bên trong ống. Sau khi trao đổi nhiệt, hơi thứ cấp được ngưng tụ thành nước bằng thiết bị ngưng tụ và thải ra khỏi thiết bị bay hơi màng rơi.

Ưu điểm của thiết bị bay hơi màng rơi

1. Thời gian lưu của hỗn hợp chất lỏng ngắn và sẽ không gây ra sự xuống cấp đối với các chất nhạy cảm với nhiệt;

2. Do trạng thái màng mỏng và tốc độ dòng chất lỏng cao, hệ số truyền nhiệt của quá trình kết tinh bay hơi sơ cấp tương ứng cao;

3. Áp suất giảm nhỏ, áp suất và nhiệt độ được đo bằng quá trình trao đổi nhiệt gần như không đổi, do đó có thể tránh hoặc giảm thiểu nhiệt hợp lý;

4. Vì chất lỏng nguyên liệu chỉ chảy dưới tác dụng của trọng lực, thay vì bị điều khiển bởi chênh lệch nhiệt độ cao, nên nó được phép áp dụng chênh lệch nhiệt độ thấp kinh tế hơn;

5. Lượng chất lỏng giữ trong thiết bị tương đối nhỏ, có thể tránh được tình trạng giữ chất lỏng ở quy mô nhỏ và nhiệt độ cao liên tục;

6. Đun sôi là đun sôi đối lưu, do đó tình trạng bề mặt của ống có tác động tương đối nhỏ đến quá trình sôi.

Thiết bị bay hơi màng rơi được sử dụng rộng rãi để bay hơi và cô đặc dung dịch nước hoặc dung môi trong các ngành công nghiệp như y học, thực phẩm, hóa chất và công nghiệp nhẹ. Thiết bị bay hơi màng rơi cũng có thể được sử dụng rộng rãi để xử lý chất thải lỏng trong các ngành này. Đặc biệt phù hợp với các vật liệu nhạy cảm với nhiệt, thiết bị này hoạt động liên tục trong điều kiện chân không và nhiệt độ thấp, với khả năng bay hơi cao, tiết kiệm và giảm tiêu thụ năng lượng, chi phí vận hành thấp và có thể đảm bảo tính bất biến của vật liệu trong quá trình bay hơi.

Chi tiết thiết bị bay hơi màng rơi:

Trong thiết bị bay hơi màng rơi, chất lỏng được làm bay hơi đi vào từ đỉnh thiết bị bay hơi màng rơi và đi qua bộ phân phối chất lỏng. Chất lỏng chảy xuống dọc theo thành ống ở dạng màng. Lý do tại sao dòng màng rơi có thể cải thiện hệ số truyền nhiệt là do diện tích dòng chảy của dòng màng nhỏ hơn nhiều so với diện tích mặt cắt ngang thực tế của ống, do đó, số Reynolds của dòng chảy tăng lên rất nhiều, làm cho hệ số truyền nhiệt cao hơn đáng kể so với thiết bị thông thường chứa đầy chất lỏng. Màng giảm và màng tăng đều do dòng chảy của màng, làm tăng đáng kể hệ số truyền nhiệt, nhưng nguyên tắc tạo màng của chúng là khác nhau. Màng nổi lên là do tốc độ dòng khí cao khiến chất lỏng tạo thành màng và dâng lên dọc theo thành ống; Màng rơi là do trọng lực và lực làm ướt của chất lỏng tác dụng lên thành ống khiến chất lỏng chảy xuống dọc theo thành ống theo hình dạng màng.

Do đó, một số đặc điểm của thiết bị bay hơi màng rơi khác với đặc điểm của thiết bị bay hơi màng tăng:

Không có cột áp suất tĩnh trong thiết bị bay hơi màng rơi, điều này sẽ không làm tăng điểm sôi. Đồng thời, hệ số truyền nhiệt không liên quan gì đến chênh lệch nhiệt độ. Điều này có nghĩa là hệ số truyền nhiệt có thể rất cao ở chênh lệch nhiệt độ truyền nhiệt thấp, vì vậy màng rơi thích hợp hơn màng tăng để bay hơi các chất nhạy cảm với nhiệt.

Màng rơi khác với màng tăng và hệ số truyền qua màng không phụ thuộc vào tốc độ của hơi trong ống nên phù hợp với những trường hợp có lượng bốc hơi nhỏ. Ví dụ, một số thiết bị bay hơi hai hiệu ứng thường sử dụng quá trình bay hơi màng tăng trong quá trình bay hơi ở giai đoạn đầu, trong khi quá trình bay hơi ở giai đoạn thứ hai được sử dụng trong quá trình bay hơi của màng rơi.

Do dòng bay hơi của màng rơi phụ thuộc vào tác dụng của trọng lực nên dưới tác dụng của trọng lực, chất lỏng đi qua bộ phận phân phối màng rơi, tạo thành hình dạng màng và phân bổ đều cho từng ống trao đổi nhiệt. Khi lắp đặt bộ phân phối màng rơi phải đảm bảo nằm ngang để tránh sự phân bố dòng chất lỏng không đều ảnh hưởng đến quá trình tạo màng và tốc độ dòng chảy cần thiết cho quá trình bay hơi màng rơi. Trước khi HDH thiết kế và sản xuất thiết bị bay hơi màng rơi, bộ phận kỹ thuật sẽ trao đổi cụ thể với khách hàng về các vấn đề sau:

Thành phần và thông số kỹ thuật của hỗn hợp chất lỏng nguyên liệu - điều này có thể xác định việc lựa chọn vật liệu chính xác để xây dựng thiết bị bay hơi

Tỷ lệ cô đặc của nguyên liệu thô (Hỗn hợp lỏng)

Yêu cầu tập trung để hoàn thành

Công suất xử lý (Khối lượng)

Bằng cách này, HDH có thể thiết kế theo dữ liệu và yêu cầu bạn cung cấp, xác định vật liệu phù hợp để chế tạo thiết bị và xác định hình thức bay hơi nào sẽ sử dụng, cho dù đó là thiết bị bay hơi màng phồng hay thiết bị bay hơi màng rơi.

Màng rơi Thiết bị bay hơiï¼thử nghiệm thủy lựcï¼
