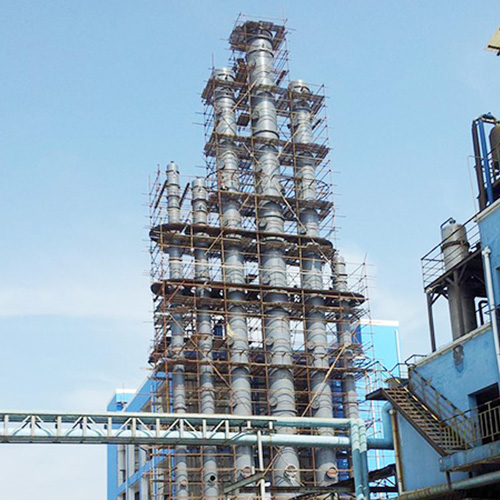

Cột hoặc tháp chưng cất rượu Methyl công nghiệp

x

Tháp chưng cất rượu Methyl có nhiều ứng dụng và số lượng lớn. Hiệu suất hoạt động của nó có tác động đáng kể đến việc sản xuất toàn bộ thiết bị, sản lượng sản phẩm, chất lượng, chi phí, bảo vệ môi trường. Tháp chưng cất rượu Metyl cũng có thể được chia thành hai loại dựa trên cấu tạo của chúng: tháp chưng cất rượu Metylic kiểu tấm và tháp chưng cất rượu Metylen kiểu đóng gói. Nghiên cứu về tháp tấm bắt đầu sớm, cơ học chất lỏng và mô hình truyền khối của nó tương đối hoàn thiện và dữ liệu đáng tin cậy. Bởi vì các loại bao bì mới với hiệu suất tuyệt vời lần lượt ra đời, đặc biệt là sự phát triển và ứng dụng liên tục của bao bì có cấu trúc và bên trong tháp mới, đồng thời không ngừng đào sâu nghiên cứu lý thuyết cơ bản, nên đã có những bước đột phá mới trong công nghệ khuếch đại của tháp đóng gói, điều này đã thay đổi tình trạng chủ yếu sử dụng tháp chưng cất cồn Metylic dạng tấm và tháp chưng cất cồn Metylen đóng gói đã bước sang một thời kỳ mới.

HDH sẽ cần bạn cung cấp các dữ liệu và thông số sau để thiết kế Tháp chưng cất cồn Methyl đáp ứng yêu cầu của bạn:

1. Lượng nguyên liệu cho ăn mỗi đơn vị thời gian:_______

2. Thành phần chi tiết của nguyên liệu: ______

3. Lượng đầu ra trên đỉnh tháp ______kg/h, với yêu cầu về nồng độ là ______%;

4. Lượng đầu ra của đáy tháp ______kg/h, với yêu cầu về nồng độ là ______%;

5. Vật liệu có độ nhạy nhiệt hay không: ______ £ ; Vui lòng ghi rõ: ______

6. Ăn mòn: ______;

7. Hoạt động linh hoạt: ______ giới hạn trên; ______Giơi hạn dươi;

8. Thời gian hoạt động: _______ giờ/ngày;

9. Nhiệt độ nước làm mát (đầu vào/đầu ra): ______â vào mùa hè, _______â vào mùa đông;

10. Nhiệt độ nước lạnh (đầu vào/đầu ra): ______â;

11. Áp suất hơi (áp suất đo): ______MPa

12. Nhiệt độ dầu truyền nhiệt: _______â;

13. Môi trường lắp đặt: ______trong nh࣠ï¼______ngoài trời£

14. Điều kiện khí tượng môi trường

15. Điều kiện lựa chọn thiết bị điện ï¼Điều kiện cung cấp điệnï¼______

Chi tiết tháp chưng cất cồn Methyl

(1) Điều kiện thức ăn

Các điều kiện cấp liệu thường bao gồm cấp liệu điểm bong bóng, cấp liệu điểm sương, cấp liệu hỗn hợp khí-lỏng, cấp liệu chất lỏng được làm mát phụ và cấp liệu hơi nước quá nhiệt. Thiết kế này sử dụng cấp liệu điểm bong bóng. Việc sử dụng cấp liệu điểm bong bóng không chỉ làm cho hoạt động của bộ ổn định thuận tiện hơn mà còn không bị ảnh hưởng bởi khí hậu và nhiệt độ theo mùa. Việc cấp điểm bong bóng dựa trên giả định về lưu lượng mol không đổi và đường kính tháp của phần chưng cất sơ cấp và phần chưng cất tinh về cơ bản bằng nhau, giúp sản xuất thuận tiện hơn.

(2) Phương pháp ngưng tụ đỉnh tháp

(3) Phương pháp hồi lưu

Phương pháp hồi lưu có thể được chia thành hồi lưu trọng lực và hồi lưu cưỡng bức. Đối với các tháp nhỏ, bình ngưng hồi lưu thường được lắp đặt ở đỉnh tháp. Ưu điểm của nó là sinh hàn hồi lưu không yêu cầu kết cấu đỡ, trong khi nhược điểm của nó là khó kiểm soát dòng hồi lưu của sinh hàn hồi lưu. Đối với các tháp nhỏ, hồi lưu trọng lực được sử dụng.

(4) Phương pháp gia nhiệt

Phương pháp sưởi ấm có thể được chia thành hơi nước trực tiếp và sưởi ấm hơi nước gián tiếp. Gia nhiệt trực tiếp bằng hơi nước là quá trình sử dụng hơi nước đi vào tháp trực tiếp từ đáy. Do thành phần nặng là nước nên thiết bị gia nhiệt bị bỏ qua. Gia nhiệt gián tiếp bằng hơi nước là quá trình làm bay hơi một phần chất lỏng trong ấm thông qua bộ gia nhiệt, trong đó hơi nước bốc lên và khối chất lỏng lạnh quay trở lại. Nguyên công này sử dụng phương pháp gia nhiệt gián tiếp bằng hơi nước. Do đường kính nhỏ của tháp, một bộ tái tạo cuộn dây tích hợp được sử dụng và hơi nước được sử dụng làm môi trường sưởi ấm.
