Lò phản ứng áo khoác nửa ống xoắn ốc

Công ty TNHH Thiết bị Hóa chất Vô Tích Hongdinghua thiết kế và sản xuất các loại lò phản ứng cho khách hàng. Một loại lò phản ứng khá khác biệt, khác với lò phản ứng kiểu áo khoác truyền thống và có những ưu điểm mà lò phản ứng kiểu áo khoác không có. Nó có thể được sử dụng để đạt được các chức năng gia nhiệt, bay hơi, làm mát và trộn tốc độ thấp hoặc cao. Loại lò phản ứng này là lò phản ứng nửa ống bên ngoài.

Các đặc điểm và ứng dụng của lò phản ứng nửa ống bên ngoài:

Lò phản ứng nửa ống bên ngoài, còn được gọi là lò phản ứng ống cuộn bên ngoài, thường được sử dụng cho các lò phản ứng có quá nhiều cấu trúc bên trong hoặc quá nhiều lỗ trên lò phản ứng.

Nguồn nhiệt của lò phản ứng nửa ống bên ngoài là hơi nước, nước nóng hoặc dầu truyền nhiệt chảy giữa thành ngoài của vỏ lò phản ứng và nửa ống. Thay thế cho form áo khoác truyền thống.

Lò phản ứng nửa ống bên ngoài, giống như lò phản ứng áo khoác, cũng có thể được sử dụng trong dầu mỏ, hóa chất, cao su, thuốc trừ sâu, thuốc nhuộm, dược phẩm, thực phẩm và các quá trình khác như lưu hóa, nitrat hóa, hydro hóa, alkyl hóa, trùng hợp và polycondensation.

Chi tiết lò phản ứng nửa ống bên ngoài

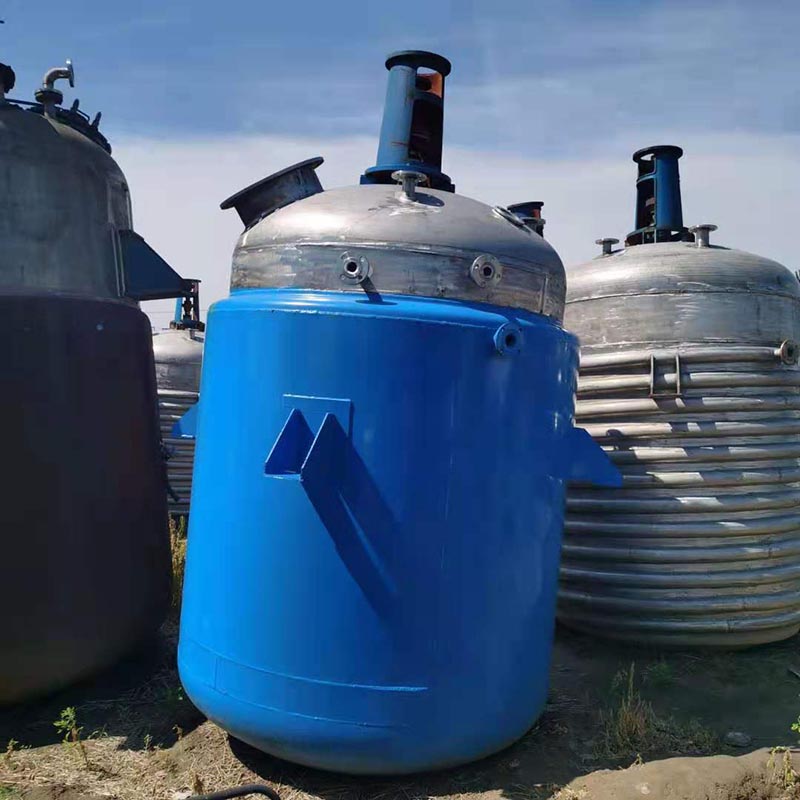

Ống ngoài xoắn ốc của lò phản ứng nửa ống xoắn ốc sử dụng thiết kế nửa ống, có thể làm giảm độ dày thành của thân lò phản ứng và cải thiện khả năng chịu áp suất của lò phản ứng.

Áo khoác ống hình bán nguyệt của lò phản ứng nửa ống bên ngoài chia hình trụ bên trong thành các điều kiện Áp suất chịu áp suất bên ngoài cục bộ bên trong ống hình bán nguyệt và áp suất bên trong hình trụ. Áo khoác nửa ống bên ngoài cũng có thể ngăn chặn sự mất ổn định của xi lanh bên trong. Từ góc độ tổng thể của lò phản ứng, mỗi áo khoác ống xoắn ốc bên ngoài đóng vai trò là vòng tăng cường cho xi lanh lò phản ứng, thay thế thân áo khoác khiến xi lanh bên trong chịu áp suất tổng thể bên ngoài. Vỏ ống xoắn ốc bên ngoài có khả năng chịu áp suất mạnh từ 0,6 đến 2,5 MPa, có thể cải thiện đáng kể chất lượng của môi trường truyền nhiệt trong các phản ứng vật liệu không nhạy cảm với nhiệt.

Lấy ví dụ về gia nhiệt bằng hơi nước, lò phản ứng áo khoác nửa ống sử dụng ống hình bán nguyệt. Việc giảm áp suất hơi thường được kiểm soát ở mức 0,4MPa. Khi sử dụng lò phản ứng áo khoác ống xoắn ốc bên ngoài, áp suất hơi có thể nằm trong khoảng từ 0,7 đến 1,3 MPa mà không cần giảm thêm áp suất. Do sự cải thiện đáng kể trạng thái ứng suất của xi lanh bên trong bằng áo ống xoắn ốc bên ngoài, độ dày thành của xi lanh bên trong tương đối giảm. Do các khoảng trống trong quá trình hàn của áo khoác ống cuộn bên ngoài, khi truyền nhiệt cần thiết là như nhau, diện tích truyền nhiệt của lò phản ứng áo khoác nửa ống tương ứng nhỏ hơn.

Lò phản ứng nửa ống bên ngoài có ưu điểm là hiệu quả gia nhiệt cao, tốc độ làm nguội vật liệu nhanh và giảm chi phí sản xuất của khách hàng. Máy hoạt động rất ổn định và ít gây tiếng ồn trong quá trình hoạt động. Toàn bộ thiết bị dễ dàng vệ sinh và có thể sử dụng liên tục. Lò phản ứng áo khoác nửa ống phân tán và khuấy nguyên liệu thô, có tác dụng bịt kín tốt và không bị rò rỉ. Xả tích hợp đảm bảo xả hoàn toàn mà không có cặn.

Lò phản ứng áo khoác nửa ống thuận lợi hơn cho hiệu quả truyền nhiệt, vì nó có thể đóng vai trò là buồng nguồn nhiệtï¼cấu trúc đảm bảo giảm sức cản nhiệt của không khí trong lò phản ứng; Ngoài ra, nó có thể giúp đạt được mục tiêu tiết kiệm năng lượng tiêu thụ, tỷ lệ thể tích áo khoác so với một nửa thể tích ống là 8: 1. có thể giảm chi phí đầu tư và sản xuất.

Nó không chỉ có thể cải thiện hệ số truyền nhiệt mà còn giảm khả năng chịu nhiệt và phù hợp cho các quá trình làm mát. Nó cũng có thể làm tăng tốc độ dòng chảy của môi trường trong nửa ống xoắn ốc và môi trường chảy tốc độ cao có thể ngăn chặn hiệu quả sự co giãn trên bề mặt bên trong của áo khoác nửa ống. Đồng thời, thiết bị này cũng có thể giảm đường kính tổng thể của thân lò phản ứng và tiết kiệm không gian.

Do đó, lò phản ứng áo khoác nửa ống bên ngoài có những ưu điểm sau:

1. Giảm độ dày thành của thân lò phản ứng và cải thiện khả năng chịu tải của nó (độ dày thành của thân lò phản ứng và đầu dưới mỏng hơn 37,5% và 50% so với lò phản ứng áo khoác truyền thống);

2. Có lợi cho việc nâng cao hiệu quả truyền nhiệt (không những có thể tăng hệ số truyền nhiệt mà còn giảm điện trở nhiệt);

3. Tiết kiệm năng lượng tiêu thụ (tỷ lệ thể tích áo khoác so với thể tích nửa ống là 8, giảm điện trở nhiệt);

4. Hiệu quả làm lạnh nhanh (giảm chi phí cho khách hàng);

5. Giảm đường kính tổng thể của thân lò phản ứng có lợi cho việc bố trí nhà xưởng.

Các loại kim loại khác nhau như thép không gỉ, thép carbon, thép titan, v.v. có thể được sử dụng để chế tạo lò phản ứng áo khoác nửa ống.

Lò phản ứng áo khoác nửa ống bao gồm các cấu trúc sau:

1. nửa ống xoắn ốc

2. Cơ thể lò phản ứng

3. đầu

4. Máy khuấy (các loại trộn hoặc kết hợp khác nhau)

5. Thiết bị điều khiển (động cơ, hộp giảm tốc, khuấy từ)

6. Thiết bị niêm phong trục (phớt đóng gói, phớt máy một đầu, phớt máy hai đầu, phớt từ tính, v.v.)

7.Hỗ trợ (Người mang hỗ trợ hoặc ghế tai)

Khi Công ty TNHH Thiết bị Hóa chất Vô Tích Hongdinghua đang thiết kế lò phản ứng áo khoác nửa ống cho khách hàng, vui lòng cung cấp cho HDH các dữ liệu và thông số sau.

1. Thể tích: ______L

2. Áo khoác nửa ống: diện tích trao đổi nhiệt ______ã¡

nguồn nhiệt: A sưởi ấm bằng hơi nước B nước nóng C sưởi ấm dầu truyền nhiệt

3. Áp suất làm việc: áp suất áo khoác ______MPa, áp suất xi lanh bên trong _______MPa

4. Nhiệt độ làm việc: áo khoác ______â xi lanh bên trong ______â

5. Chất liệu:

Áo khoác A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: Khác

Xi lanh trong A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: Khác

6. Loại trộn: A: loại mái chèo B: loại khung C: loại neo D: loại động cơ đẩy tuabin E: loại khác

7. Bộ giảm tốc: A: Bộ giảm tốc bánh xe chốt cycloidal B: tốc độ quay của bộ giảm tốc bánh răng: ______rpm

8. Công suất động cơ: ______KW, có yêu cầu tần số thay đổi ______ chống cháy nổ không ______

9. Phớt trục: A: Hộp đóng gói B: Phớt cơ khí 204 C: Phớt cơ khí 205 D: Khác

10. Ống cuộn bên trong

A: Diện tích sưởi ấm: ______ mét vuông

B: Diện tích làm mát: ______ mét vuông

Lò phản ứng áo khoác nửa ống
