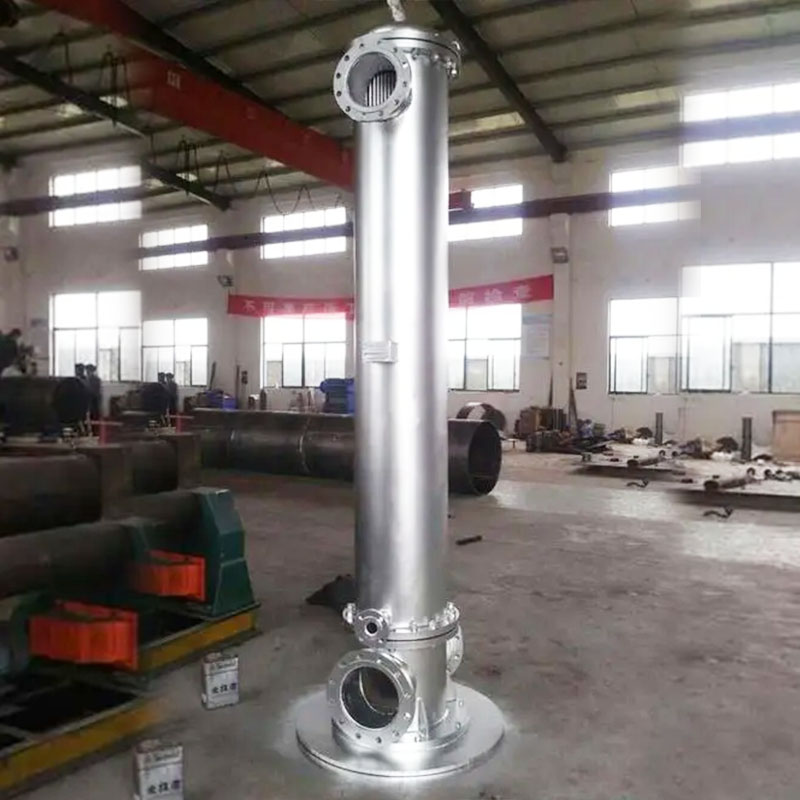

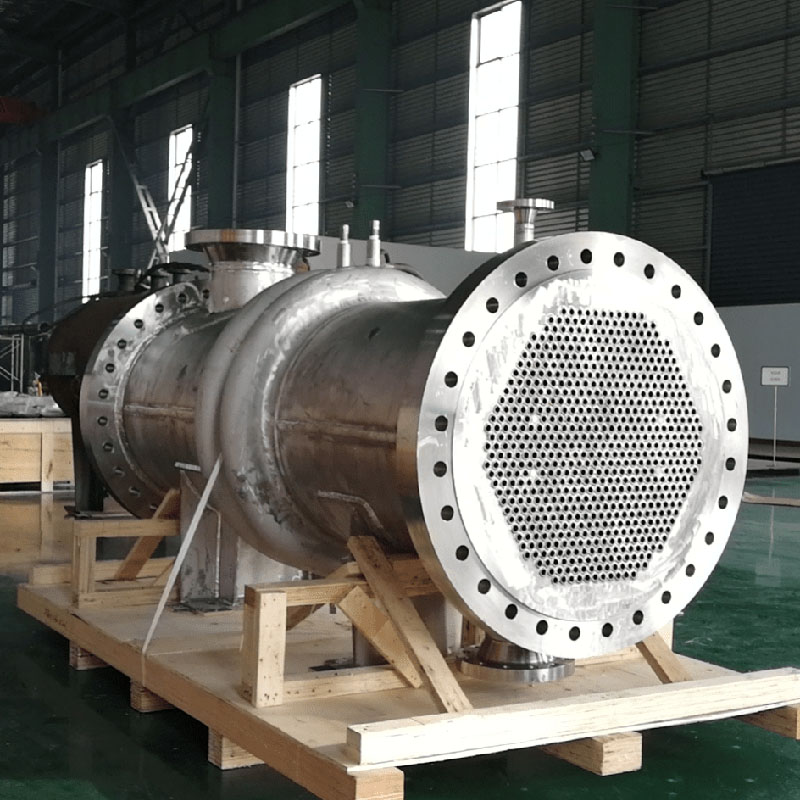

Bộ trao đổi nhiệt dạng ống và vỏ dọc

Wuxi Hongdinghua Chemical Equipment Co., Ltd., với tư cách là nhà sản xuất chuyên nghiệp Thiết bị trao đổi nhiệt dạng ống và vỏ thẳng đứng, đã có nhiều năm hợp tác với khách hàng từ các ngành dầu khí, hóa chất, dược phẩm, bảo vệ môi trường và luyện kim. Bộ trao đổi nhiệt là thiết bị được sử dụng rộng rãi nhất trong số các thiết bị do Công ty TNHH Thiết bị Hóa chất Vô Tích Hongdinghua cung cấp. Đặc biệt là đối với các bộ trao đổi nhiệt dạng vỏ và dạng ống.

Bộ trao đổi nhiệt dạng ống và vỏ có thể được phân loại thành nhiều tên khác nhau tùy theo cấu trúc bên trong của chúng, hoặc theo chế độ dòng chảy trung bình bên trong bộ trao đổi nhiệt dạng ống và vỏ, hoặc các ứng dụng của chúng, chẳng hạn như bình ngưng, bộ làm mát, bộ gia nhiệt, bộ sấy sơ bộ, bộ trao đổi nhiệt, bẫy lạnh, bộ ngưng tụ nhiều ống, bộ trao đổi nhiệt ống chữ U, bộ trao đổi nhiệt đầu nổi, bộ trao đổi nhiệt hộp đóng gói, v.v., với rất nhiều tên gọi.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. phân loại rất nhiều bộ trao đổi nhiệt dạng vỏ và dạng ống theo vị trí lắp đặt của chúng bằng các thuật ngữ trực quan và dễ hiểu hơn:

Bộ trao đổi nhiệt vỏ và ống đứng

Bộ trao đổi nhiệt vỏ và ống nằm ngang

Cấu trúc cơ bản của tất cả các bộ trao đổi nhiệt với các tên khác nhau hầu như có cùng cấu trúc hoặc tương tự nhau;

Cấu trúc của bộ trao đổi nhiệt vỏ và ống bao gồm:

Bộ trao đổi nhiệt vỏ và ống chủ yếu bao gồm nắp ca-pô (nắp tích hợp), tấm ống, ống, vỏ và tấm vách ngăn.

Thông thường, vỏ có hình trụ; Các đường ống thẳng hoặc hình chữ U. Để cải thiện hiệu quả truyền nhiệt của bộ trao đổi nhiệt, cũng có thể sử dụng ống ren, ống vây, v.v. Mô hình bố trí ống bao gồm các hình tam giác đều, hình vuông, hình vuông góc và tam giác góc.

Đặc điểm và ứng dụng của Thiết bị trao đổi nhiệt ống vỏ dọc:

Bộ trao đổi nhiệt dạng ống và vỏ thẳng đứng bao gồm vỏ và bó ống chứa nhiều ống, trao đổi nhiệt giữa chất lỏng lạnh và chất lỏng nóng được thực hiện qua thành ống. Là một thiết bị trao đổi nhiệt tiêu chuẩn truyền thống, bộ trao đổi nhiệt vỏ và ống được sử dụng rộng rãi trong công nghiệp hóa chất, lọc dầu, công nghiệp hóa dầu, năng lượng, năng lượng hạt nhân và các thiết bị công nghiệp khác, đặc biệt là ở nhiệt độ cao, áp suất cao và quy mô lớn trao đổi nhiệt, chiếm lợi thế tuyệt đối.

Chi tiết bộ trao đổi nhiệt dạng ống vỏ dọc:

Thông thường, áp suất làm việc của bộ trao đổi nhiệt dạng ống và vỏ thẳng đứng có thể đạt tới 4 MPa và nhiệt độ làm việc dưới 200 â. Trong một số trường hợp, áp suất và nhiệt độ cao hơn cũng có thể đạt được. Nói chung, đường kính của vỏ dưới 1800 mm và chiều dài của ống dưới 9 mét. Trong một số trường hợp, cũng có những ống lớn hơn hoặc dài hơn.

Bề mặt thành của bó ống được bao bọc trong vỏ đóng vai trò là bề mặt truyền nhiệt của bộ trao đổi nhiệt giữa các thành. Bộ trao đổi nhiệt dạng ống và vỏ thẳng đứng có cấu tạo đơn giản, giá thành rẻ, tiết diện dòng chảy rộng, dễ làm sạch cáu cặn; Tuy nhiên, hệ số truyền nhiệt thấp và diện tích sàn nhỏ hơn so với thiết bị trao đổi nhiệt kiểu vỏ và ống nằm ngang. Nó có thể được sản xuất từ ​​các vật liệu cấu trúc khác nhau (chủ yếu là vật liệu kim loại) và có thể được sử dụng ở nhiệt độ và áp suất cao, khiến nó được sử dụng rộng rãi nhất. Bộ trao đổi nhiệt dạng ống và vỏ dạng đứng bao gồm thiết bị trao đổi nhiệt nước hơi nước dạng tấm ống cố định thẳng đứng, thiết bị trao đổi nhiệt nước hơi nước dạng ống và dạng vỏ thẳng đứng có khe co giãn và các loại khác. Các thông số điều khiển chính của bộ trao đổi nhiệt vỏ và ống là diện tích gia nhiệt, tốc độ dòng nước nóng, khả năng trao đổi nhiệt và các thông số môi trường nhiệt.

Khi thiết kế và sản xuất các bộ trao đổi nhiệt dạng ống và vỏ thẳng đứng, vui lòng cung cấp các thông số và dữ liệu kỹ thuật sau cho Công ty TNHH Thiết bị Hóa chất Vô Tích Hongdinghua.

1. Loại thiết bị trao đổi nhiệt: A: loại ống B: loại ống chữ U C: loại đầu nổi

2. Diện tích trao đổi nhiệt: ______ mét vuông (ã¡)

3. Áp suất làm việc: Phía ống ______MPa Phía vỏ ______MPa

4. Nhiệt độ làm việc: phía ống ______â phía vỏ ______â

5. Chất liệu:

mặt ống A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Khác

Mặt vỏ A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Khác

6. Thông số kỹ thuật ống trao đổi nhiệt (đường kính và độ dày thành ống):

7. Loại: A: Dọc B: Ngang

8. Mặt ống: A: Đi qua một ống £ B: Đi qua ống đôi £ C: Đi qua bốn ống £ D: Đi qua sáu ống £
