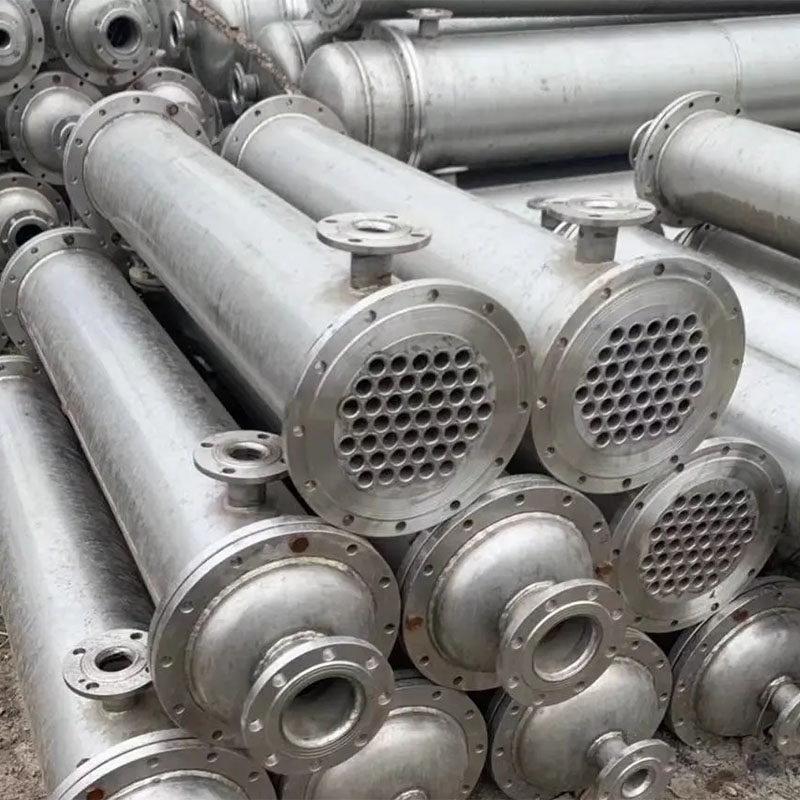

Các đặc điểm cấu trúc của bộ trao đổi nhiệt và ống thẳng đứng là gì?

Các đặc điểm cấu trúc củaBộ trao đổi nhiệt và ống thẳng đứngđược phản ánh trong thiết kế đường dẫn truyền nhiệt trực giao của bên cạnh ống và chất lỏng bên vỏ. Tàu áp suất hình trụ được giới hạn bởi tấm ống để tạo thành một khoang cách ly kép. Mảng bó ống được sắp xếp theo một đường thẳng theo hướng trọng lực. Bề mặt sóng của vách ngăn dẫn chất lỏng bên vỏ để tạo thành nhiễu loạn để tăng cường truyền nhiệt đối lưu. Cấu trúc niêm phong của hộp ống và kết nối mặt bích vỏ áp dụng một miếng đệm hình nêm không đối xứng để tạo thành một cơ chế niêm phong tổng hợp của tải trước trục và ràng buộc xuyên tâm.

Cấu trúc tiếp xúc đa điểm của khung hỗ trợ gói ống củaBộ trao đổi nhiệt và ống thẳng đứngNhận ra phân phối ứng suất đồng đều trong điều kiện mở rộng nhiệt và ngăn ngừa hao mòn chuyển động vi mô giữa thành ống và vách ngăn. Các hình nón hướng dẫn ở phía đầu vào phía vỏ làm giảm nguy cơ xói mòn chất lỏng của hàng ống đầu tiên thông qua tái tạo trường vận tốc. Khả năng biến dạng đàn hồi của bó ống hình chữ U bù cho sự khác biệt về sự giãn nở vật liệu gây ra bởi chênh lệch nhiệt độ và khớp mở rộng giữa tấm ống và vỏ hấp thụ ứng suất nhiệt của hệ thống. Thiết kế bó ống có thể tháo rời của bộ trao đổi nhiệt và ống thẳng đứng cho phép toàn bộ mô-đun được dịch chuyển dọc theo trục thẳng đứng, cung cấp không gian chuyển động tuyến tính để làm sạch cơ học của phía ống.

Khoảng cách hình khuyên giữaBộ trao đổi nhiệt và ống thẳng đứngVỏ được lấp đầy bằng một lớp đệm khí trơ để chặn đường nhiễm chéo khi rò rỉ trung bình. Phân vùng hộp ống tối ưu hóa tỷ lệ phân chia kênh dòng chảy theo chênh lệch nhiệt độ trung bình logarit để cải thiện hiệu suất truyền nhiệt đối kháng. Độ cong của vách ngăn chống tác động được xác minh bằng động lực học chất lỏng tính toán để loại bỏ hiệu quả hiện tượng tách lớp biên của chất lỏng bên vỏ. Mô hình cấu trúc này đơn giản hóa quá trình phóng điện của môi trường có độ nhớt cao thông qua các đặc điểm tự thoát nước trọng lực và sử dụng chênh lệch mật độ để đạt được sự phân tầng tự nhiên của dòng chảy hai pha-lỏng.
